Radierer-Werkzeug

Ob kleine Korrektur an der Fensterkante oder das Entfernen eines zu kräftigen Farbakzents, mit dem Radierer-Werkzeug nimmst du gezielt Farbe wieder aus deinem Bild heraus. So kannst du Flächen nachbessern, Übergänge säubern oder Bereiche freistellen und deinen Entwurf Schritt für Schritt verfeinern.

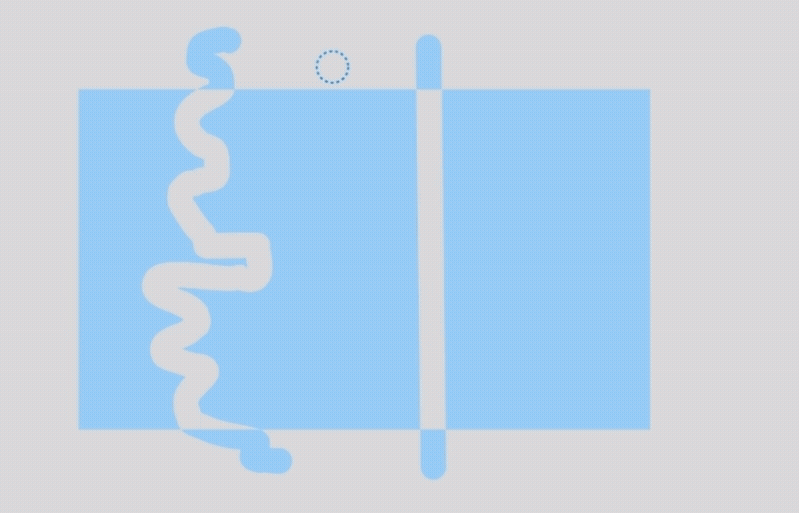

Mit dem Radierer arbeiten

1. Wähle (Radierer-Werkzeug) in der Werkzeugleiste aus.
2. Setze den Cursor auf die Arbeitsfläche, halte die linke Maustaste gedrückt und ziehe, um die gewünschte Fläche zu löschen bzw. wieder freizulegen.

Radierstrich anpassen

Wenn der Radierbereich noch nicht so wirkt, wie du es dir wünschst, kannst du den Radierer jederzeit feiner einstellen. Über das Eigenschafts-Bedienfeld legst du fest, wie stark der Radierstrich ausfällt und welche Form die Radierer-Spitze hat. So passt du das Werkzeug an die jeweilige Aufgabe an, von feinen Korrekturen bis zu größeren Freistellungen.

Gerade Linien radieren

Neben frei geführten Bewegungen kannst du mit dem Radierer auch saubere, gerade Linien löschen:

1. Setze zuerst einen Punkt mit einem einfachen Mausklick.
2. Bewege den Mauszeiger an die gewünschte Zielposition.
3. Halte die Shift Shift Shift Shift -Taste gedrückt und klicke erneut.

Spectrum verbindet die beiden Punkte mit einer geraden Radierlinie. So kannst du zum Beispiel Kanten, Rahmen oder klare Absetzungen präzise freiradieren.

Das Eigenschafts-Bedienfeld (Radieren)

Sobald du mit dem Radierer direkt im Bild arbeitest, zeigt dir Spectrum rechts das Eigenschafts-Bedienfeld für den Radiermodus an. Hier stellst du ein, wie dein Radierstrich reagiert. Du bestimmst die Radierer-Größe und wählst die passende Form der Spitze für deine Situation.

Die Funktionen im Detail

Testflächen

Mit den Testflächen kannst du an einer unkritischen Stelle schnell ausprobieren, wie stark dein aktueller Radierstrich wirkt. So siehst du direkt, ob Größe und Form für deine Korrektur passen, bevor du an wichtigen Bildbereichen arbeitest.

Radierergröße (px)

Hier bestimmst du, wie breit dein Radierstrich ausfällt. Kleine Werte eignen sich für feine Korrekturen oder schmale Kanten. Größere Werte helfen dir, größere Flächen zügig freizuräumen oder grobe Fehler zu entfernen.
Über die Form der Radierer-Spitze legst du fest, wie der Strich auf der Fläche wirkt. Du kannst eher weich auslaufende oder klar definierte Kanten wählen. So lässt sich die Korrekturwirkung besser an die dargestellte Oberfläche anpassen.

Das Eigenschafts-Bedienfeld (Form und Darstellung)

Wenn du eine bestehende Radierform (Radierspur) auswählst, zeigt dir Spectrum ein anderes Eigenschafts-Bedienfeld. In diesem Formmodus behandelst du die Radierung wie eine Form. Du passt Lage, Größe und Darstellung nachträglich an, ohne erneut radieren zu müssen. So kannst du eine Radierkante exakt ausrichten oder die Wirkung deiner Korrektur verändern.

Die Funktionen im Detail

Testdarstellung

Nutze die Testdarstellung, um zu prüfen, wie sich die Radierform auf das darunterliegende Bild auswirkt. So erkennst du schnell, ob die freigeräumte Fläche und ihre Übergänge stimmig wirken oder noch angepasst werden sollten.

Position (X/Y)

Über die X- und Y-Werte verschiebst du die gesamte Radierform pixelgenau auf der Arbeitsfläche. Das ist hilfreich, wenn eine gerade Radierlinie exakt an einer bestimmten Kante sitzen oder auf eine Bauteilgrenze gelegt werden soll.

Größe

Hier veränderst du Breite und Höhe der Form. Du kannst eine Radierform proportional vergrößern oder verkleinern oder mehrere Korrekturen auf ein einheitliches Maß bringen. So bleibt dein Entwurf sauber und die bearbeiteten Bereiche wirken gleichmäßig.

Blendoption und Winkel

Die Blendoption steuert, wie stark sich die Radierung optisch vom Hintergrund absetzt oder mit ihm verschmilzt. Je nach Einstellung können Korrekturen deutlicher sichtbar oder sehr dezent gehalten werden.

Radierformen nachträglich bearbeiten

Manchmal soll eine gelöschte Linie oder Kante noch genauer an eine Form, eine Rundung oder eine Schattenkante angepasst werden. In Spectrum kannst du eine Radierform wie einen Pfad bearbeiten und die einzelnen Punkte gezielt verändern.

Den Bearbeitungsmodus aktivieren

Um die Linienpunkte einer Radierform zu verändern, musst du in den Bearbeitungsmodus wechseln.

1. Wähle die Radierform in der Bauteileliste oder direkt im Bild aus.
2. Mache einen Doppelklick auf die Radierform.
3. Du siehst nun die blauen Pfadpunkte entlang der gelöschten Linie oder Fläche.

Das Eigenschafts-Bedienfeld (Pfadpunkte)

Pfadpunkte verschieben und verwalten

Im Bearbeitungsmodus kannst du die Kontur deiner Radierform genau steuern.

• Punkte verschieben: Klicke einen Punkt direkt im Bild an und ziehe ihn an die gewünschte Position.
• Neuen Punkt hinzufügen: Klicke auf die Linie, um einen zusätzlichen Punkt zu setzen und den Verlauf an dieser Stelle zu verfeinern.
• Punkt löschen: Wähle einen Punkt aus und entferne ihn, wenn du ihn nicht mehr benötigst.

Handles anpassen

Viele Punkte besitzen Griffe, die sogenannten Handles. Wenn du diese ziehst, veränderst du die Krümmung der Linie. So kannst du den Verlauf der Radierkante sehr genau an Fassadenkanten, Rundungen oder andere Bauteile anpassen und eine saubere, kontrollierte Korrektur erreichen.

Modus beenden

Wenn du mit der Anpassung der Pfadpunkte fertig bist, drücke die esc esc esc esc Taste. Damit verlässt du den Bearbeitungsmodus und kannst mit den normalen Werkzeugen weiterarbeiten.

Tipp: Nutze den Bearbeitungsmodus, wenn Radierkanten besonders sauber sitzen sollen, zum Beispiel an Fensterrahmen, Dachkanten oder dekorativen Linien. Je genauer die Radierform an die Architektur angepasst ist, desto aufgeräumter und professioneller wirkt dein Farbentwurf.
